Varmepumpe Alde 3020 HE

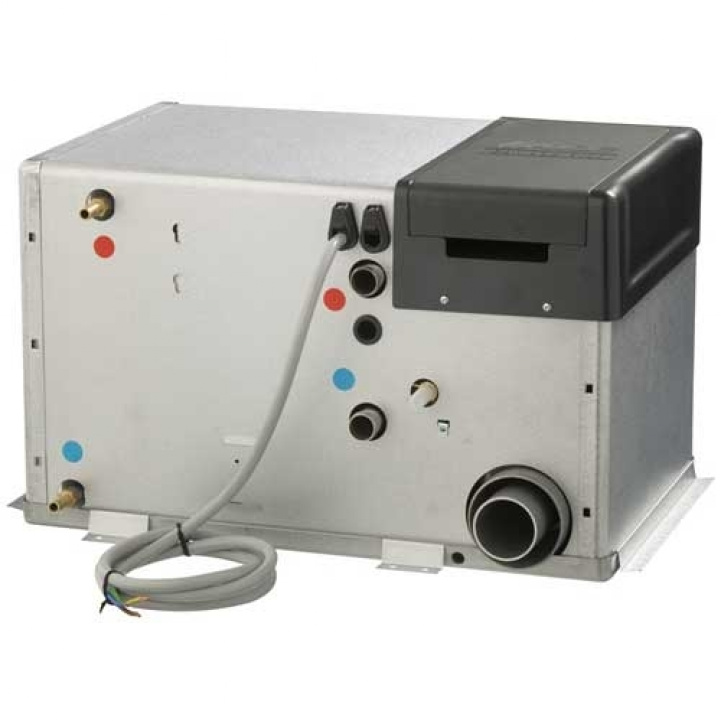

Alle tilkoblinger, både væske, gass og strøm, er plassert på langsiden. Dette gjør det enkelt å installere og utføre service på Compact 3020 HE. Innbyggingsmålene blir også minimale siden det er tre helt rene sider.
Bak plåtskalet på Compact 3020 HE finnes den gassdrevne brenneren som arbeider med to effekttrinn avhengig av effektbehov.
Alle modeller av Compact 3020 HE er utstyrt med to 230 volts elpatroner med en maks effekt på 3150 W.
Varmtvannsberederen i pannen er av lagertypen og har en volum på over 8 liter ferskvann.
Styringen av pannen skjer via en prosessor på pannens kretskort.
Alde Compact 3020 HE kan kobles sammen med Truma Aventa Comfort AC og dermed få full klimautomatikk.
Compact 3020 HE kan monteres stort sett hvor som helst. Enten inne i oppholdsrommet som f.eks. i et skap eller stuverom, eller monteres ute i et lagringsrom eller i et mellomgulv.
Avgassutslippet og innsugingsluften kan enten skje via en sidemontert skorstein eller en skorstein montert på tak.

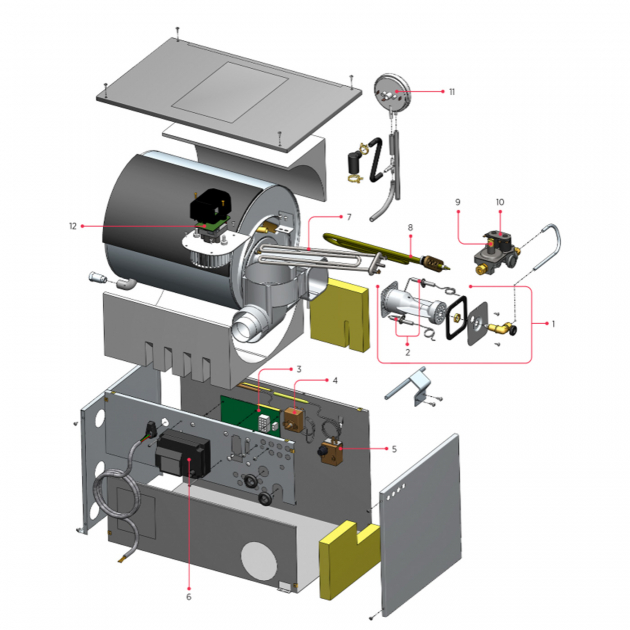

Konstruksjon:

Compact 3020 HE består av tre eksentrisk monterte rør, (varmeveksleren, vannmantelen for varmesystemet og ytterst vannmantelen for varmtvann).

De to ytre rørene med gavler og tilkoblinger er laget av rustfritt stål mens varmeveksleren er av aluminium.
Varmeveksleren er delt i to sirkelhalvdeler. Brenneren er plassert i den øvre halvdelen som utgjør forbrenningsrommet, og i den nedre halvdelen ledes røykgassene ut.
På varmevekslerens gavl er brennerhuset montert. Dette består av forbrenningsvifte, brenner, magnetventil og innsugings-/avgassforbindelse.
I vannmantelen for varmesystemet er to 230-volts elpatroner montert.

Teknisk data:

Høyde: 310 mm

Bredde: 340 mm

Lengde: 490 mm

Vekt: 14 kg (uten væske)

Gass: Propan, (Butan)

Effekt Trinn 1: 3,3 kW, (3,8 kW)

Gassforbruk: 245 g/h, (275 g/h)

Effekt Trinn 2: 5,5 kW, (6,4 kW)

Gassforbruk: 405 g/h, (460 g/h)

Gasstrykk:

I3+ 28-30/37 mbar

I3B/P 30 mbar

Væskevolum glykolvæske: 3,5 liter

Væskevolum ferskvann: 8,4 liter

Maks trykk glykolvæske: 0,05 MPa (0,5 bar)

Maks trykk ferskvann: 0,3 MPa (3,0 bar)

Systemtemperatur: maks 85 °C.

Effekt element:

1 x 1050 W (230 V ~)

1 x 2100 W (230 V ~)

Strømforbruk 12 V DC: 1 amp (maks)
